1. 프로그램 개요
| 항목 | 내용 |
|---|---|
| 프로그램 명 | PackingInvoiceMapper |
| 실행 파일 명 | State_Comparision_Ver_1.0.0.exe |
| 설치 위치 | 4층 포장 구역 오른쪽 컴퓨터 |
| 용도 | 출하 지시서 등록 전 포장 제품과 송장번호 연결 처리 |
2. 프로그램 UI
| 출하내용 확인 | 데이터 맵핑 | 대량 맵핑 |
|---|---|---|
 |
 |
 |
2.1 UI 구성요소
- 코드 번호 입력 필드
- 출하 지시서 정보 표시
- 패킹 정보 표시
- 제품 리스트 동적 생성 영역
2.2 상단 설정 옵션
| 구분 | 버튼 ID | 설명 |
|---|---|---|
| API 설정 | ckbAPIUse |
API 사용 여부 |
ckbPostgre |
Direct DB 접근 | |
| 기능 설정 | rdbState |
출하내용 확인 |
rdbMap |
데이터 맵핑 | |
rdbMass |
대량 맵핑 | |
| 사용 설정 | ckbBarcode |
바코드 사용 |
ckbAuto |
자동 측정 | |
| 맵핑 설정 | rdbStatePack |
전표+패킹+송장 |
rdbStateInv |
전표+송장 |
3. 기능 요약

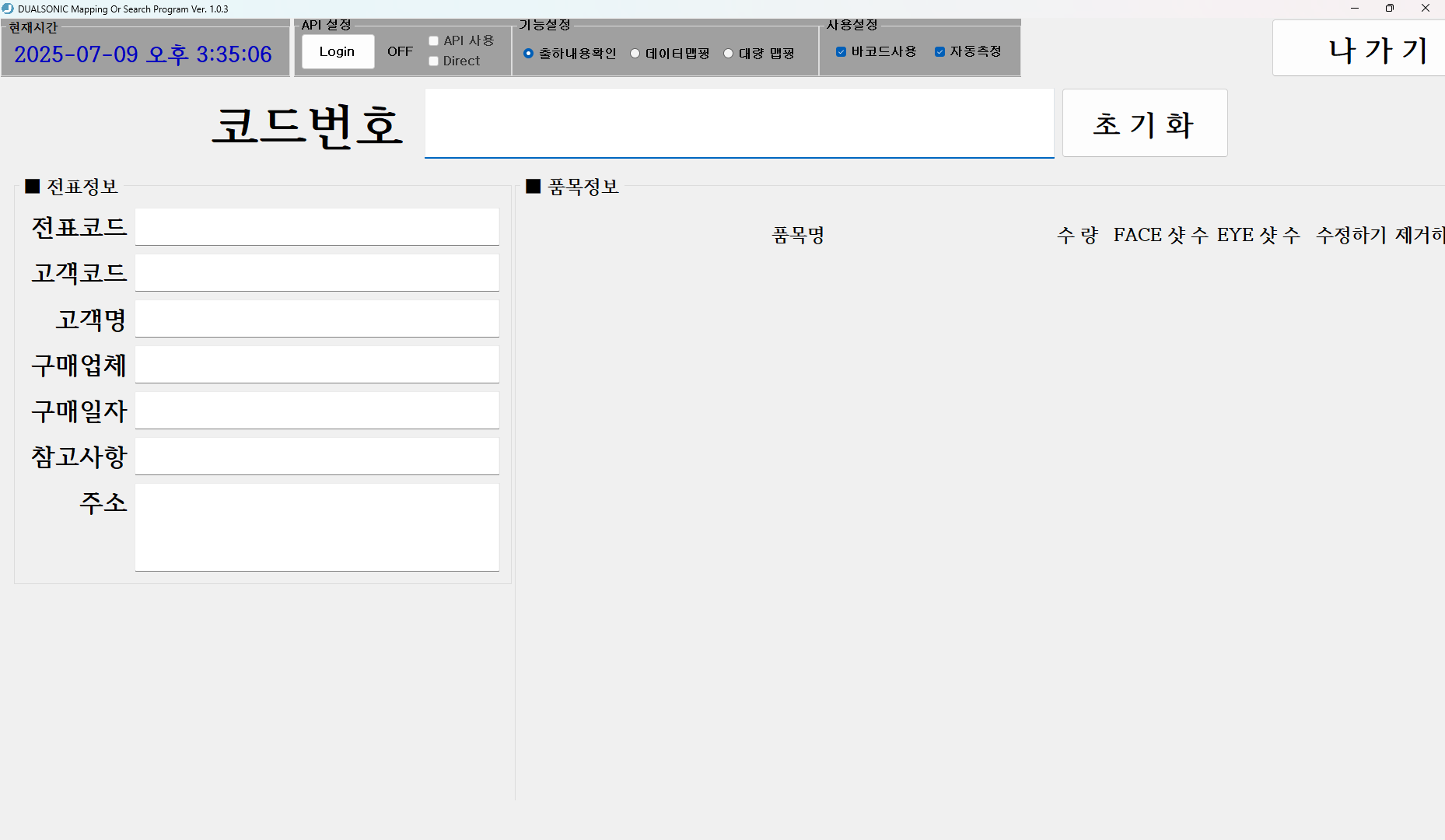

3.1 출하내용 확인 (rdbState)
- 목적: 전표번호를 입력받아 출하 상태/연결 상태/제품 정보 확인
- 처리 방식:
- 패킹 코드 (길이 12자리): 패킹 정보 기반 조회
- ERP/MES 코드: API 호출 및 JSON 파싱

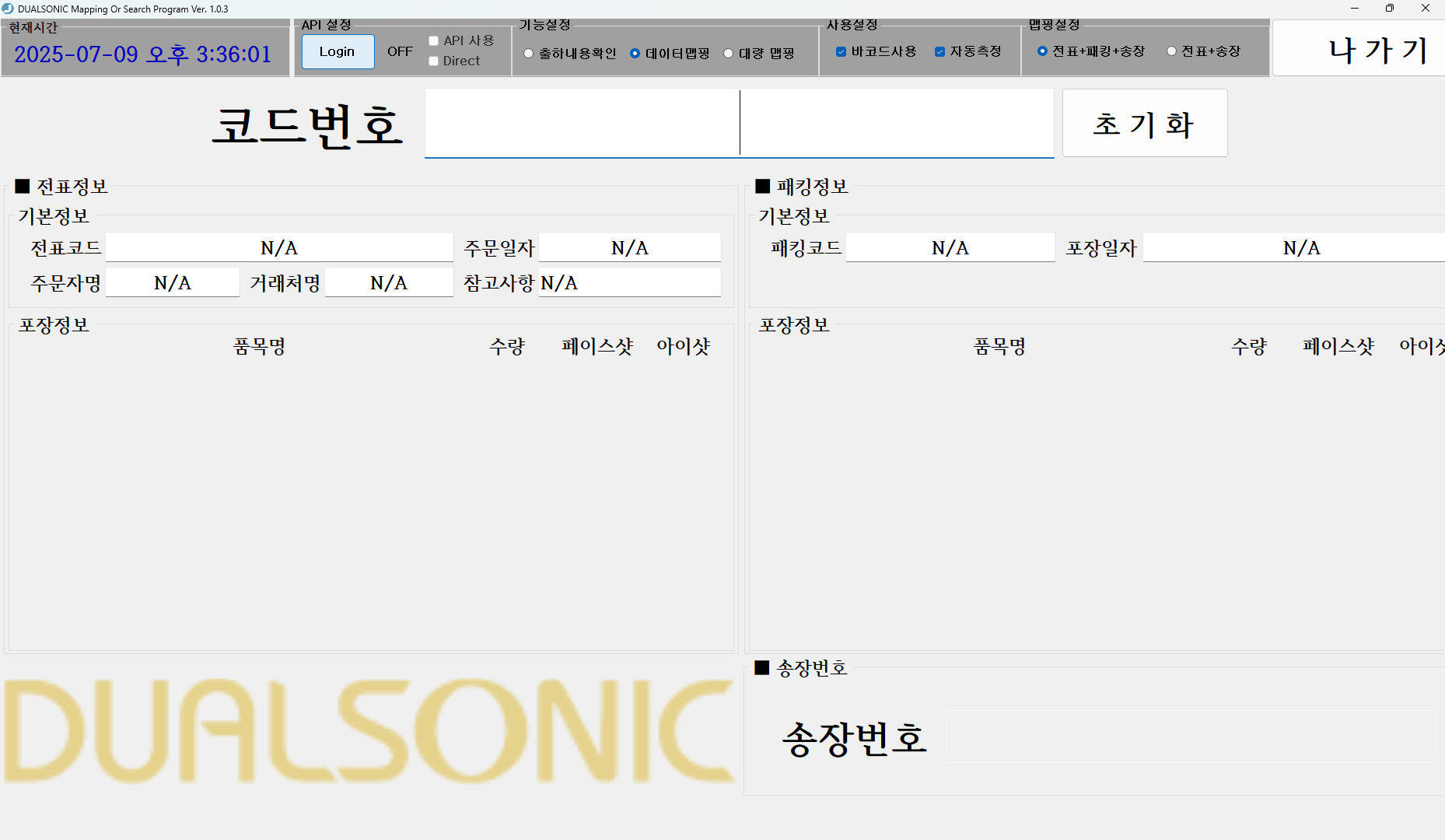

3.2 데이터 맵핑 (rdbMap)
- 목적: 출하지시서와 패킹 정보를 매핑하여 송장번호 연결
- 처리 방식:
- 전표+송장: 송장번호 유효성 검사
- 패킹 처리: 패킹 정보 조회 후 매핑
- MES 처리: API 데이터 조회 후 매핑
3.3 대량 맵핑 (rdbMass)
- 목적: 대량 출하지시서 처리
- 처리 방식:
- 세트 코드 검증
- 패킹-출하지시서 매핑 검증
- 대량 저장 처리
4. 데이터베이스 테이블
4.1 주요 테이블
| 테이블명 | 변수명 | 실제 DB 경로 | 주요 컬럼 | 용도 |
|---|---|---|---|---|
| 주문 테이블 | mainOrderDB / testOrderDB |
jomtOrderDB.jomtOrderTbl |
Order_Code, Packing_Code, Invoice_Number | 주문-패킹-송장 매핑 |
| 매출 테이블 | mainSalesDB / testSalesDB |
jomtTesterDB.jomtSalesPackingTbl |
PackingCode, Main_Product_SN, Pro_Face_Serial | 패킹 정보 및 시리얼 번호 |
| 제품 테이블 | mainProdDB / testProdDB |
jomtTesterDB.jomtProductTbl |
ProductCode, ProductName, Specifications | 제품 기본 정보 |
| 카트리지 테이블 | mainCartDB / testCartDB |
jomtTesterDB.jomtCartridgeTbl |
CartridgeCode, CartridgeName, Type | 카트리지 정보 |
| 제품 리스트 | mainPlistDB / testPlistDB |
jomtTesterDB.jomtProdList |
ItemCode, ItemName, FaceShot, EyeShot | 제품 정보 |
| 소모품 테이블 | mainClistDB / testClistDB |
jomtTesterDB.jomtComponentTbl |
ItemCode, ItemName | 소모품 정보 |
| Non-TD 테이블 | MainNonTDDB / TestNonTDDB |
jomtTesterDB.jomtNonTDTbl |
NonTDCode, NonTDName | Non-TD 제품 정보 |
| 세트 코드 | mainPKCodeDB |
jomtTesterDB.jomtPKCodeTbl |
PKCode, ProdCode, ProdCount | 세트 구성 정보 |
4.2 데이터베이스 환경별 설정
운영 환경 (Main)
- Database:
jomtOrderDB,jomtTesterDB - 서버: 운영 서버
- 용도: 실제 운영 데이터 처리
테스트 환경 (Test)
- Database:
jomtTesterServerDB - 서버: 테스트 서버
- 용도: 개발 및 테스트용 데이터 처리
4.3 외부 연동
- MES API:
apiItemOutURL통해 주문/제품/고객 정보 수신 - PostgreSQL: Direct DB 접근 시 사용 (
ckbPostgre체크 시)
5. 사용자 조작 흐름
5.1 검색 모드 (btnSearch.Text ≠ "등록")
| 순서 | 패킹 코드 검색 (길이 12자리) | ERP/MES 코드 검색 |
|---|---|---|
| 1 | 패킹 코드 입력 | 코드 입력 (ERP/MES 형식) |
| 2 | 패킹 정보 존재 여부 확인 | 코드에서 날짜 추출 |
| 3 | 연결된 주문 코드 조회 | MES API 호출 |
| 4 | 주문자 정보 조회 | JSON 응답 파싱 |
| 5 | 시리얼 번호 및 소모품 조회 | 제품 이미지 정보 조회 |
| 6 | 결과를 UI에 표시 | 결과를 UI에 표시 |
5.2 등록 모드 (btnSearch.Text = "등록")
| 순서 | 데이터 맵핑 등록 | 대량 맵핑 등록 |
|---|---|---|
| 1 | 출하지시서 코드 입력 | 출하지시서 스캔 |
| 2 | 패킹 코드 입력 | 세트 코드 검증 |
| 3 | 송장번호 입력 | 패킹 코드 스캔 |
| 4 | 데이터 매핑 검증 | 매핑 검증 |
| 5 | 최종 저장 처리 | 대량 저장 처리 |
