항목	내용
프로그램 명	`MAXIMUM_Multi_Function_Tester Ver.1.1.2`
설치 위치	6층 공장 라인 중간 / 9층 사무실 가장 오른쪽 검사 장비
용도	반 조립 제품의 주파수 발생 여부 검사 및 제조 정보 자동 입력
연결 장비	Oscilloscope, Spectrum Analyzer, Control Box JIG, Barcode Scanner 등
설명	자동으로 Jig 작동, 펌웨어 확인, 주파수 출력 감지 후 제조 정보 입력까지 수행하는 통합 검사 시스템

🖥️ 프로그램 UI

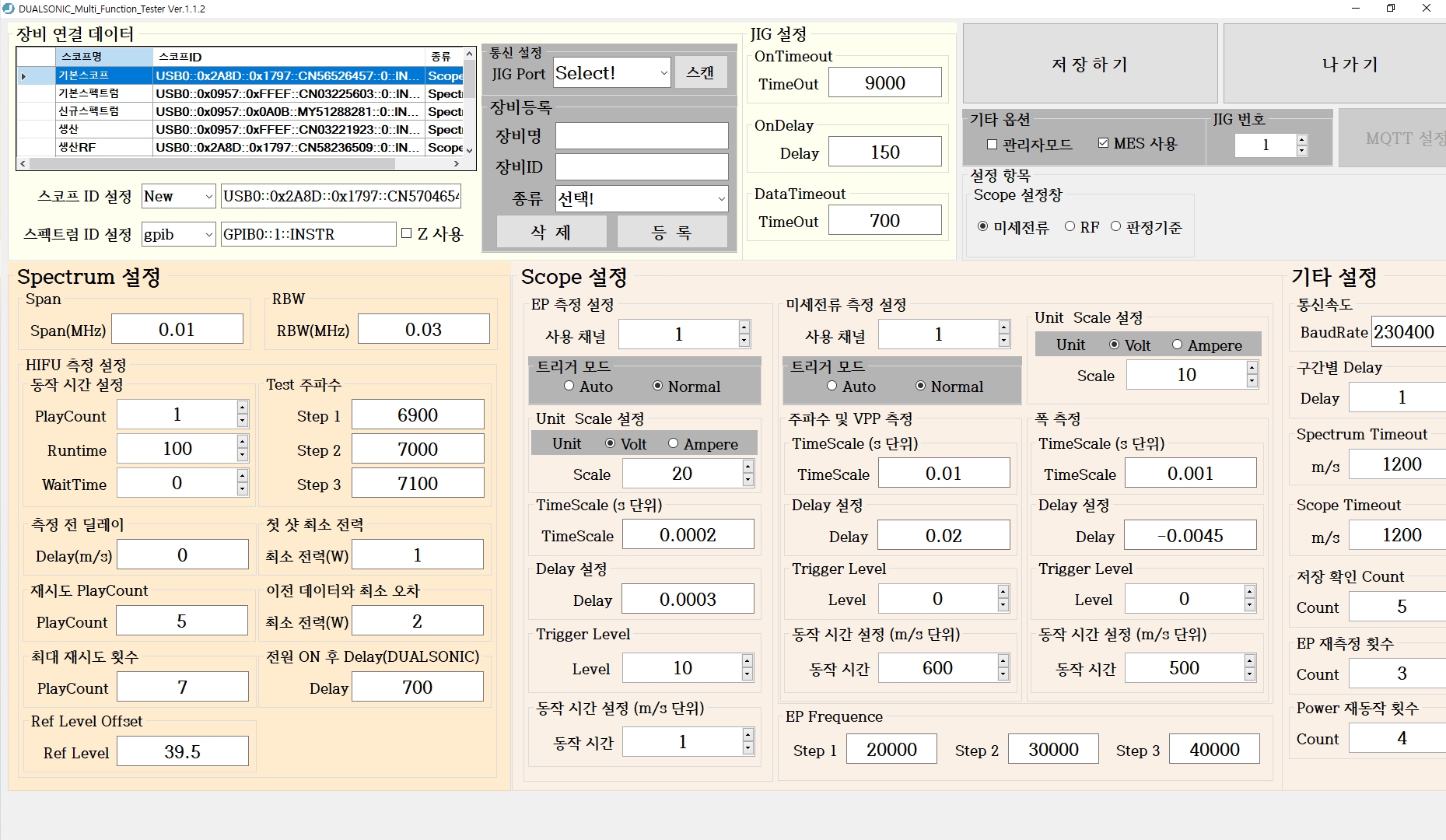

메인 화면	설정 화면

🔢 검사 모드별 기능 요약

모드	검사 구분	라디오 버튼 이름	코드 변수명	DB 메서드	관련 테이블
1. MAXIMUM	업체전용 (RF/EP)	`rdbCompany`	`Company`	-	-
	수입검사 (HF/RF/EP)	`rdbIQC`	`iqc`	`IQC_PostReg()`	`Pcbs`
	생산 1 (HF측정/정보입력)	`rdbHF`	`prod_HF`	`HIFU_PostReg()`, `dbHFSave()`	`prods`, `jomtTesterDB.jomtHFTestTbl`, `jomtTesterDB.jomtCartridgeTbl`
	생산 2 (RF/MC/EP)	`rdbRFMCEP`	`prod_RF`	`RF_PostReg()`, `dbRFSave()`	`prods`, `jomtTesterDB.jomtRFTestTbl`, `jomtTesterDB.jomtCartridgeTbl`
2. ALOTO	수입검사 (HF/EP)	`rdbAltoIqc`	`altoIQC`	`ALIQC_PostReg()`	`Pcbs`
	생산 3 (HF/EP)	`rdbAltoPD`	`altoPD`	`ALPD_PostReg()`, `dbAltoSave()`	`prods`, `jomtTesterDB.jomtRFTestTbl`, `jomtTesterDB.jomtNonTDTbl`
3. DUALSONIC	❌ 수입검사 (HF) (비활성화)	`rdbDsIQC`	`DS_IQC`	-	-
	생산 4 (HF)	`rdbDsPD`	`DS_PD`	-	-
4. EFFECT	❌ 수입검사 (HF) (비활성화)	`rdbEFIQC`	`EF_IQC`	-	-
	생산 5 (HF측정/정보입력)	`rdbEFPD`	`EF_PD`	`HIFU_PostReg()`, `dbHFSave()`	`prods`, `jomtTesterDB.jomtHFTestTbl`, `jomtTesterDB.jomtCartridgeTbl`

참고

❌ 비활성화 표시는 DUALSONIC/EFFECT의 수입검사 모드는 UI상 비활성화됨.
HF : HIFU / RF : 고주파 파형검사(Tight-UP)/ EP : 일렉트로 포레이션 파형검사(Cos-UP) / MC: 미세전류

검사 순서 흐름도

flowchart TD
    A([프로그램 시작])
    B([USB / GPIB 연결])
    C([설정 파일 불러오기])
    D([DB 연결 확인])
    E([검사 모드 선택])
    F{검사 모드 분기}
    G1([업체전용 검사 실행])
    G2([수입검사 실행])
    G3([생산검사 실행])
    H([테스트 실행])
    I([검사 결과 저장<br>DB / CSV])
    J([검사 종료])

    A --> B --> C --> D --> E --> F
    F --> G1 --> H
    F --> G2 --> H
    F --> G3 --> H
    H --> I --> J

🗃️ 데이터베이스 테이블 구성

' 메인 테이블
Private TDTable               = "jomtTesterDB.jomtCartridgeTbl"
Private hfDataTable           = "jomtTesterDB.jomtHFTestTbl"
Private rfDataTable           = "jomtTesterDB.jomtRFTestTbl"
Private pd1CntTable           = "jomtTesterDB.jomtMES_PD1Tbl"
Private iqcCntTable           = "jomtTesterDB.jomtMES_IQCTbl"
Private NonTDTable            = "jomtTesterDB.jomtNonTDTbl"

' 테스트 서버용 테이블
Private TDTestTable           = "jomtTesterServerDB.jomtCartridgeTbl"
Private hfDataTestTable       = "jomtTesterServerDB.jomtHFTestTbl"
Private rfDataTestTable       = "jomtTesterServerDB.jomtRFTestTbl"
Private pd1CntTestTable       = "jomtTesterServerDB.jomtMES_PD1Tbl"
Private iqcCntTestTable       = "jomtTesterServerDB.jomtMES_IQCTbl"
Private NonTDTestTable        = "jomtTesterServerDB.jomtNonTDTbl"

' 사용 중인 현재 테이블
Private TDTableNow            = TDTable
Private hfTableNow            = hfDataTable
Private rfTableNow            = rfDataTable
Private pd1CntTableNow        = pd1CntTable
Private iqcCntTableNow        = iqcCntTable
Private NonTDTableNow         = NonTDTable

📎 기타 참고 자료

[프로그램 사용 설명서](2024.01.23_MAXIMUM 및 ALTO 검사 자동화 프로그램 사용 설명서(수정2).pptx)
